Cálculo: Principios de Graficación

Una herramienta valiosa que se enseña en los cursos de cálculo diferencial para realizar bosquejos o aproximaciones de la curva/gráfica de una función en un plano cartesiano son los denominados principios de graficación.
Al final de esta publicación usted estará en la capacidad de responder por ejemplo, la siguiente pregunta del examen de admisión de la Universidad Nacional de Colombia aplicado para ingreso al periodo 2007-2.

La gráfica de Y = |1 - x2| + 3 es
Principios de Graficacion - Ejercicio
1.

F(x+h) Desplaza la gráfica de F(x) h unidades hacia la izquierda

F(x-h) Desplaza la gráfica de F(x) h unidades hacia la derecha

Ejemplo:
Principios de Graficacion - Ejercicio
2.

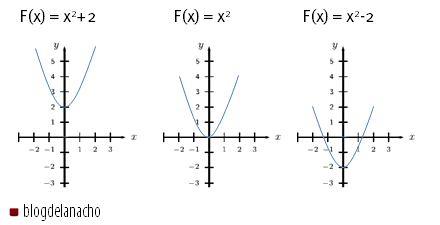

F(x)+h Desplaza la gráfica de F(x) h unidades hacia arriba

F(x)-h Desplaza la gráfica de F(x) h unidades hacia abajo

Ejemplo:
Principios de Graficacion - Ejercicio
3.

F(-x) Refleja la gráfica de F(x) respecto al eje Y

Ejemplo:
Principios de Graficacion - Ejercicio
4.

-F(x) Refleja la gráfica de F(x) respecto al eje X

Ejemplo:
Principios de Graficacion - Ejercicio
5.

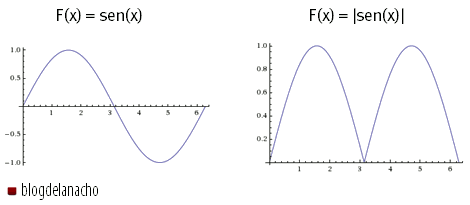

|F(x)| Refleja la gráfica de F(x) respecto al eje X en los cuadrantes III y IV

Ejemplo:
Principios de Graficacion - Ejercicio
6.

A F(x)
  • Si A >1, la gráfica de F(x) se contrae respecto al eje Y
  • Si 0<A<1, la gráfica se expande respecto al eje Y

Ejemplo:
Principios de Graficacion - Ejercicio
7.

F(A x)
  • Si A >1, la gráfica de F(x) se contrae respecto al eje X
  • Si 0<A<1, la gráfica se expande respecto al eje X

Ejemplo:
Principios de Graficacion - Ejercicio

Solución al ejercicio inicial:
La gráfica de Y = |1 - x2| + 3 está representada en la opción de respuesta B.

Ejercicios propuestos:
Realizar una gráfica aproximada de las siguientes funciones:
1. F(x) = |x - 2| + 3
2. F(x) = x2 + 2x
3. F(x) = sen(2x) + π               // π = pi
                    2
